İntegral veya uzaktan montaj ile Rosemount Elektromanyetik Debi Ölçer

İntegral veya uzaktan montaj ile Rosemount Elektromanyetik Debi Ölçer

Hızlı Detay:

• entegre montaj verici kurulumları için ideal

• HART / Analog, FOUNDATION fieldbus veya PROFIBUS PA fieldbus çıkışı mevcut

• İleri Tanı kullanılabilir

• Optik Anahtarı Niyet

• Opsiyonel DI / DO kullanılabilir (HART sadece)

Açıklama:

MONTAJ İŞLEMLERİ

Rosemount 8732 kurulumu detaylı mekanik ve elektrik hem de içerir

kurulum prosedürleri.

Verici monte

Uzaktan monte vericiler iki inçe kadar bir boru üzerine monte edilebilir

çap veya düz bir zemine karşı.

Boru Montaj

Bir boru üzerinde verici monte etmek için:

1. montaj donanımını kullanarak boru montaj desteğini takın.

2. Montaj vidalarını kullanarak montaj aparatı ile 8732 takın.

Yüzey Montaj

Vericiyi monte yüzeye:

1. Montaj vidalarını kullanarak montaj konumuna 8732 takın.

Uzaktan verici monte ayrılmaz montaj dönüştürmek için, danışmak

Manuel Ek: İntegral Dağı Uzaktan Dağı Dönüşüm

SENSÖR BAĞLANTILARI

Bu bölümde fiziksel verici yüklemek için gereken adımları kapsar

kablolama ve kalibrasyon dahil.

Rosemount Sensörler

Bakın, olmayan bir Rosemount sensöre verici bağlamak için

"Evrensel Sensör Kablo Diyagramları" konulu uygun bağlantı şeması

sayfayı e-1. ile kullanıldığında listelenen kalibrasyon işlemi gerekli değildir

Rosemount sensörler.

Sensör Kablolama Verici

Şekil 2-16 gösterildiği gibi flanşlı ve gofret sensörleri iki boru bağlantı noktaları var.

Ya tek bobin sürücü ve elektrot hem kablolar için kullanılabilir. Kullan

Kullanılmayan kanal portu kapatmak için sağlanan paslanmaz çelik fiş. Kullanım

Kurulum için uygun PTFE bant veya iplik sızdırmazlık sızdırmazlık

borudur.

Bobin sürücü ve elektrot kabloları için koşmak tek özel kanaldır

Bir sensör ve uzak verici arasında gerekli. Dan Sarılmış kablolar

Tek bir kanal birden manyetik akış ölçerler oluşturmak olasıdır

sisteminizde parazit ve gürültü problemleri. Başına kablolardan birini setini kullanın

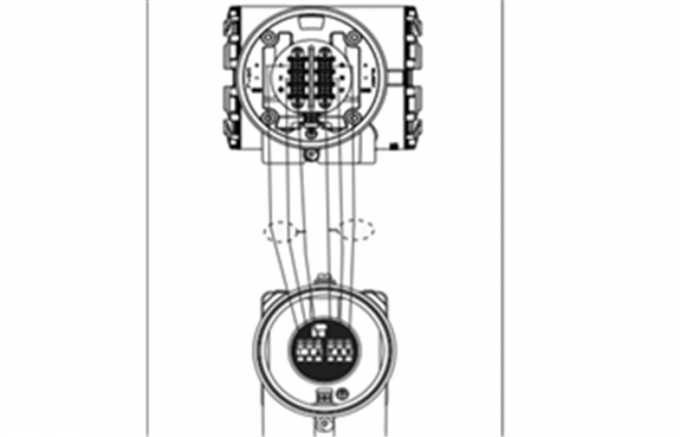

boru çalıştırın. Doğru kanal kurulumu şeması için Şekil 2-16 görün ve

Önerilen kablo için Tablo 2-3. İntegral ve uzak devre şemaları için

2-19 Şekil bakın.

Uygulamalar:

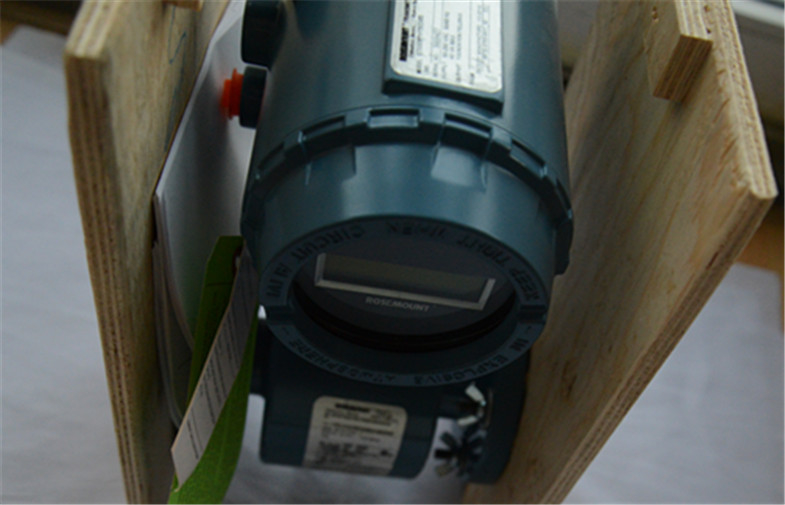

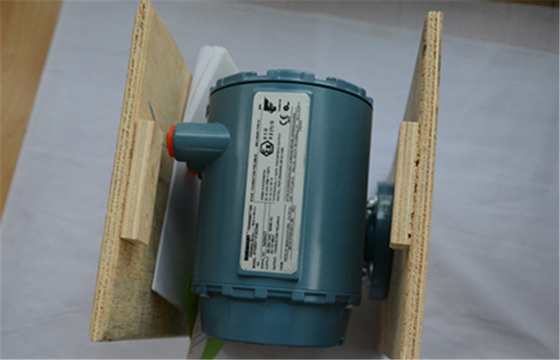

Rosemount 8732 Verici - İntegral montaj tasarımı, arkadan aydınlatmalı ekran ve patlamaya dayanıklı konut. HART®, VAKFI ™ fieldbus veya PROFIBUS PA, Aygıt Diagnostics ve Smart ™ Metre Doğrulama Mevcut güvenilirliğini ve performansını artırmak için

Özellikler:

Uyarı:

Çevresel Düşünceler

Maksimum verici ömrünü sağlamak sıcaktan ve titreşimi önlemek için. Tipik problemli alanlar şunlardır:

Bütünleşik monte vericileri ile • Yüksek titreşimli hatları

• Doğrudan güneş ışığı sıcak iklim teçhizatları

• Soğuk iklimlerde açık tesisler

Uzaktan monte edilen vericiler sert bir ortamdan elektronik korumak ve yapılandırma veya hizmet için kolay erişim sağlamak için kumanda odasına monte edilebilir.

Uygun bir güç kaynağına erişim olması gerekir bu yüzden Rosemount 8732 vericiler harici güç gerektirmez.
