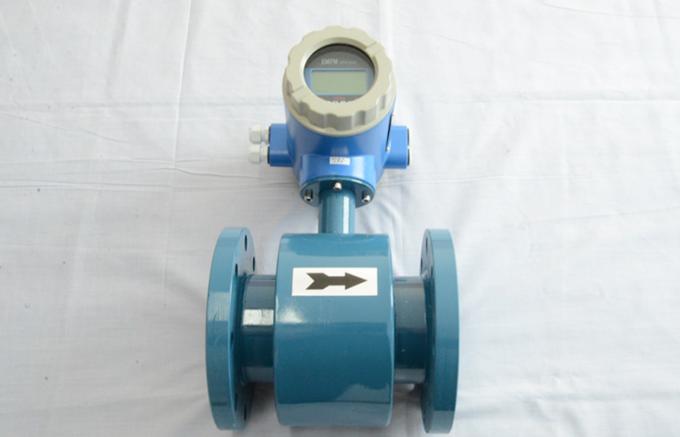

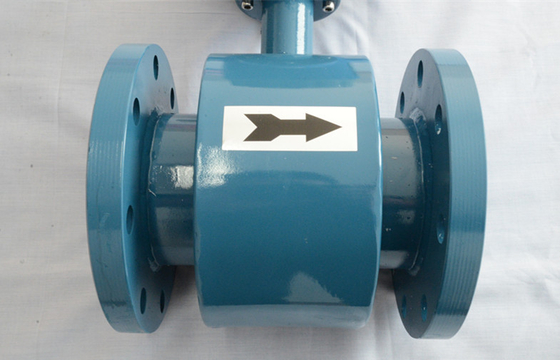

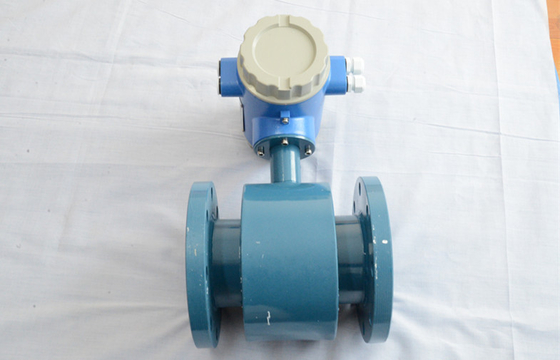

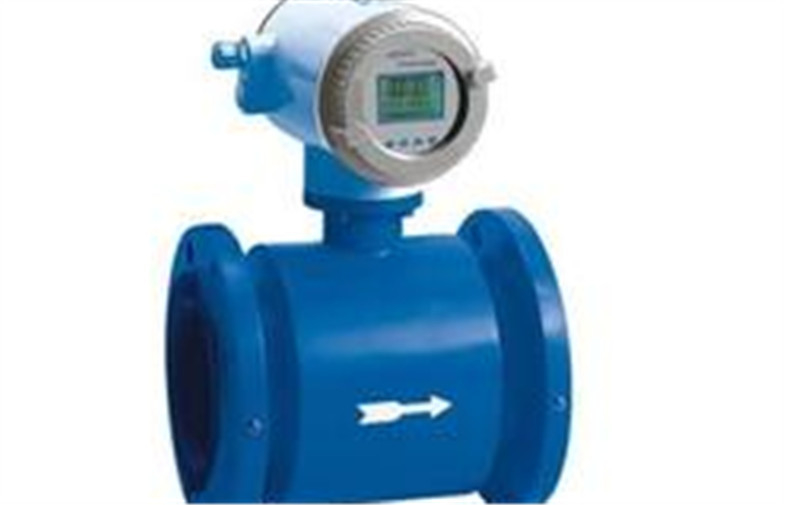

Elektromanyetik debimetre Pure için / kanalizasyon su akış ölçümü

Saf / atık su akış ölçümü için Elektromanyetik Akış Ölçer

Hızlı Detay:

Kurulum modları: Flanş entegre tip

Diyafram: DN10 ~ DN2000

Elektrot malzemesi: 316, Hb, HC, Ti, Ta

Astar malzemesi İçinde: PTEE, PFA, F46, CR

Orta: sıvı iletken (katı sıvı iki fazlı vücudu dahil)

Doğruluk derecesi:% 0.2,% 0.5,% 1.0

Akış hızı kapsamı: 0.1 ~ 15m / s (akış ünitesi seçilebilir)

Anma basıncı: 0.6MPa 1.0Mpa, 1.6Mpa ve 4.0Mpa

Koruma sınıfı: IP67, IP68

Çıkış sinyali: 4 ~ 20mA çıkış, frekans, darbe

Haberleşme arayüzü: RS232, RS485 ve HART

Açıklama:

ZZGC serisi elektromanyetik debi ölçer elektromanyetik indüksiyon Faraday yasasını uygulayın. Onlar doğru elektrik iletken, kostik olan sıvıların debisini ölçmek için kullanılan ve yaygın vb petrol, kimya mühendisliği, farmakoloji, kağıt yapımı, elektrik, çevre koruma ve sektörlerde boyunca kullanılan sıvılar .Onlar ile karıştırılabilir.

Böyle kendi min temelinde elektronik iletkenlik sıvı çamur ve çamur vs gibi ölçüm sıvılarda 'akışının her türlü elektromanyetik debimetre takım elbise. iletkenlik. Sonuç, sıcaklık, basınç, viskozite ve yoğunluk ile olumsuz bir etkisi yoktur.

Aynı zamanda, uzun doğru malzeme kaplama malzemesi için seçildi gibi aşındırıcı bir malzeme ölçmek için kullanılabilir. Katı ortam sonucu etkilemez.

Ayrı ayrı Akış sensörü ve akıllı dönüştürücü kompakt ya da tam bir debi ölçer oluşturur.

Ölçüm aralığı oranı: 1: 100

Akış yok artırmak ekipman l

elektronik iletkenlik sıvının çeşitli l takımları

l Hiçbir sıcaklık, viskozite, basınç ve yoğunluk gelen etkiler

l Korozyon

l hem ölçün ve akış ters

l Büyük ekran, kolay işletmek

zaman kaybetmek güç l Uzun vadeli EEPROM verileri kaydetmek için

l Destek MODBUS / HARTcommunication protokolü

l Geniş çalışma volt aralığı

l Kendi tanısı

Akış sensörü teknik spec

Teknik spec

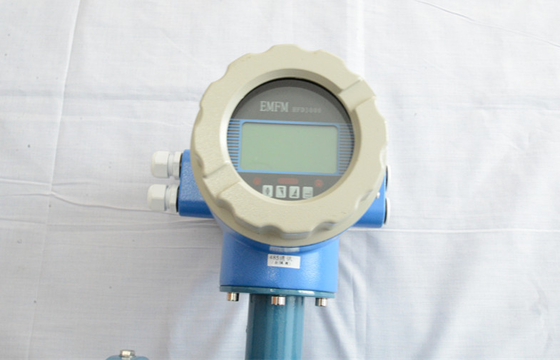

Ekran likit kristal ekran, akış verileri belirtmek için geçerli saat 8element ulaşır. birimlerin iki tür seçmek için: metreküp veya L

Yapı takılı tarzı, kompakt tip veya ayrı tip

Orta sıvı ya da katı-sıvı akışkan, iletkenlik> 0.5μs / cm2 Ölçüm

Menzil 0.05m / s ~ 12m / s

0.1m arası Doğruluk aralığı / ~ 10m / s% 0.5 olabilir s

DN (mm) 6mm ~ 2000 mm

PN PN6, PN10, PN16, PN25, PN40, PN63, PN100, PN160, PN250, PN420 opsiyonel

Çıkış sinyali 4 ~ 20mA veya frekans

İletişim RS485, destek MODBUS protokolü (standart değil), HART (opsiyon) desteği

Bağlantı DN6 ~ DN2000 flanş bağlantısı

Flanş standardının her türlü bağlantı standart suit (örn: BS EN1092-1)

2003 standardına: Standart doğruluk EN1434-1 için geçerli

CE belgesi 2006/95 / EC ve EMC 2004/108 / EC sayılı LVD için geçerlidir

EN 61326-1: 2006 standardı radyasyon (BS EN50081-1 için geçerlidir ekspres)

EN 61326-1: 2006 anti-parazit standardı (BS EN50082-1 ​​uygulanır ifade)

EN 61010-1: 2001

IP65 Koruma sınıfı kompakt tip, ayrı (opsiyonel) IP67or IP68 için yazın

Güç kaynağı AC86 ~ 220V veya DC24V (isteğe bağlı)

Ortam sıcaklığı 5 ~ 55C

Ortam huminity az% 85 rh (noncondensation)

Vb sıcak ve soğuk su, saf su ve aşındırıcı malzeme olarak uygulama alanı iletkenlik sıvısı

DN (mm) 6mm ~~ 2000mm

PN PN6, PN10, PN16, PN25, PN40, PN63, PN100, PN160, PN250, PN420

Elektrot malzemesi 316

Malzeme PTFE Astar veya özelleştirmek

Orta tem 0 ~ 70, maksimum 180

Kabuk malzeme karbon çeliği

Koruma sınıfı IP65, IP67 ve IP6

Bağlantı tüm applys (örn: BS EN1092-1)

Uygulamalar:

Ana uygulama alanı;

Saf su, atık su

Elektronik üretim ve atamak

Kimya ve sanayi tıp

Özellikler:

Rekabet Avantajı:

- Ortam sıcaklığı: -20 ~ 60;
- Bağıl nem: ≤85% RH;
- Atmosferik basınç: 86KPa ~ 106kpa;
- Uygulanabilir Sıvı: elektriksel iletken sıvı;
- Akışkan sıcaklığı: -25 ~ +65

- Elektrik iletkenliği: 5us'lik / cm.
