Yatay CNC İşleme Merkezi supportting freze / sıkıcı / sondaj
|
Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Detaylı ürün tanımı
| Koşul: | Yeni | Türü: | Yatay |
|---|---|---|---|
| CNC ya da değil: | CNC | Otomatik sınıf: | Otomatik |
| Max. Salıncak Çap: | 350mm | Gerilim: | 380V |
| Power(W): | 15kw | Dimension(L*W*H): | 4900 * 4500 * 2850mm |
| Ağırlık: | 9500kg | Satış sonrası hizmet: | Mühendisler Yurtdışı hizmeti makine için kullanılabilir |
| Garanti: | 12 ay | çalışma masası boyutu: | 500 * 500MM |
| x ekseni seyahat: | 900mm | y ekseni seyahat: | 750mm |
| z ekseni seyahat: | 1250MM | aracı miktarları: | 24 |
| mili konik: | BT50 | Dönüş hızı: | 8000 d/d |
| besleme hızı: | 24 m/dak | Net ağırlık: | 9500kg |
| Makine boyutu: | 4900 * 4500 * 2850mm | ||
| Vurgulamak: | CNC işleme hizmetleri,hassas işleme merkezi |
||

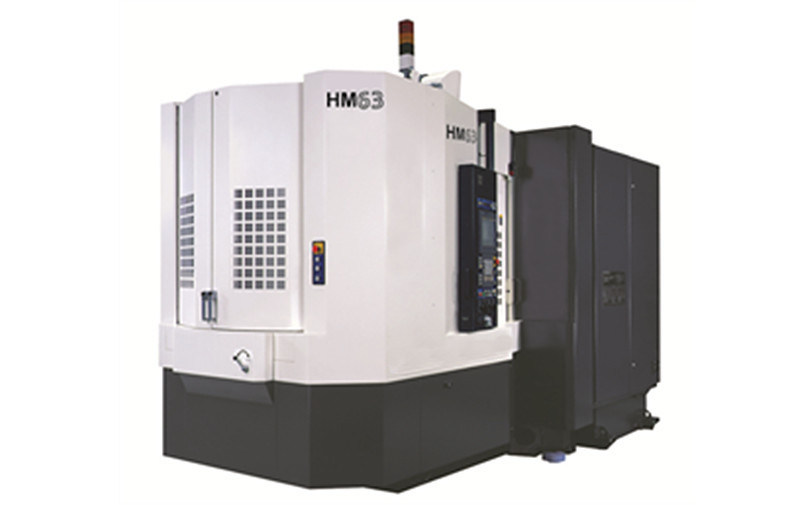

Yatay CNC İşleme Merkezi HM50 / HM50B HM63 / HM63B
Genelde daha yüksek birim sertliği ve daha hızlı
Hareket hızı
Hızlı Detay:
1. Bilgisayar sonlu eleman optimizasyonu yüksek toplam birim sertlik ve hızlı hale getirir
hareket hızı.
2. Tüm doğrusal hareket eksenleri lineer Raylar benimsenmesi.
3. Tüm parçaları makul vurguladı ve kompakt bir yapıya sahiptir.
4. Ön-gerilim C3 düzeyi hassas vidalı sağlar.
5. Üç eksen yüksek hassasiyet kabul esnek R + W kaplinler sağlamak için birleştiğinde kapatmadan
yüksek hız devlet yüksek pozisyon hassas.
6. Tam koruma makine ev, talaş boşaltma ve drenaj icat edilir
gelişmiş ve güvenilir yapı.
7. makine işlemi emin olmak için insan vücudu mühendislik tasarımı benimser
kolayca ve güvenle.
8. değişim Worktable isteğe bağlı olabilir.
Ölçüm kafası ve ızgara algılama sistemi 9. Her türlü eklenebilir.
Açıklama:
Bu diş makine için 1. Garanti
1. mühendis denizaşırı makine hizmeti yapmak için kullanılabilir. Bazı ülkelerde, biz denizaşırı ajan yapıyoruz var
satış sonrası hizmet süresi ve profesyonel.
On-line veya cep kalp hizmeti 2. 24 saat kalp.
Fabrikamızda ve on-line 3. eğitim maliyeti ücretsizdir.
4. Garanti 12 ay, küçük kırık parçalar yerine maliyet ücretsiz olduğunu, yedek parça makine ile teslim edilir
Müşteri kolaylık.
5. Biz ajan fiyat ve distribütör fiyat iyi teklif.
2. Müşteri ve dağıtım
ODM, OEM kabul
FOB kabul, CFR, CIF, EXW fiyat,
T / T mevduat ve tezgahları önce denge olarak% 30 fabrikamızda bırakın.
Standart yapılandırma üretim zaman normal ürünler 7-15 iş günüdür.
Uygulamalar:
Makine askeri, havacılık, otomotiv, modelin, makine imalat ve diğer sektörlerde, kağıt için uygundur
Bir fiture tarafından kutusu parçaları parçaları, disk tipi parçalar, özel şekilli parçalar, parçaları otomatik olarak işleme çeşitli tamamlayabilirsiniz
Dört yüzey freze, sıkıcı, sondaj, genişleyen, menteşe, şirket, işleme hassasiyeti ve effiiency sağlamak
Özellikler:
Yatay Makine Merkezi Opsiyonel Aksesuarlar
ZF veya BF ile ● Redüktör mili sürücüsü
● Mil hızı 8000rpm'de olduğunu
● su Merkezleme
● Depolama tipi aracı dergisi (40)
Yatay Makine Merkezi Teknik HM50 / 50B
| HM50 | HM50B | |
Çalışma tablosu boyutu | 500 x 500 | 500 x 500 |
Çalışma masası miktarları | 1 | 2 |
Worktable ölçekli bölümü | 1 | 1 |
X ekseni seyahat | 900 | 900 |
| Y ekseni seyahat | 750 | 750 |
| Z ekseni seyahat | 650 | 1250 |
Mili merkezi ve çalışma masası yüzeyi arasındaki mesafe | 110-860 | 110-860 |
Worktable merkezi mili uç yüzü arasındaki mesafe | 230-880 | 230-1480 |
T-kanal (No * yuvası genişliği * aralık) | 5-14 × 100 | 5-14 × 100 |
Mil konik | BT50 | BT50 |
Mil hızı | 8000rpm'de | 8000rpm'de |
XYZ eksen vidalı | 4512,4512,5012 | 4512,4512,5012 |
XYZ eksen hızlı hareket hızı | 24/24/24 | 24/24/24 |
| XYZ eksen lineer kızaklar | RUE45, RUE45, RUE55 | RUE45, RUE45, RUE55 |
| XYZ eksen motoru bağlantısı | doğrudan bağlantı | doğrudan bağlantı |
| İş mili motor gücü | 11/15 | 11/15 |
| XYZ eksen motoru | X: 12 Hasılat: 22Z: 22 | X: 12 Hasılat: 22 Z: 22 |
Aracı miktarı | 24 | 24 |
| Maks. Dia. uzunluk ve araçların ağırlığı | 112mm / 350mm / 15g | 112mm / 350mm / 15g |
| Pozisyon hassasiyeti | ± 0.008 / 0.008 ± / ± 0.008 | ± 0.008 / 0.008 ± / ± 0.008 |
| Doğruluğu yeniden konumlandırma | ± 0.008 / 0.008 ± / ± 0.008 | ± 0.008 / 0.008 ± / ± 0.008 |
Makine boyutu (L * W * H) | 4900X4500X2850 | 4900X4500X2850 |
Iş tablo yük kapasitesi | 500 | 500 |
KB | 8200 | 9500 |
Yatay Makine Merkezi Teknik HM63 / 63B
| HM63 | HM63B | |
Çalışma tablosu boyutu | 630 630 | 630 630 |
Çalışma masası miktarları | 1 | 2 |
Worktable ölçekli bölümü | 1 | 1 |
X ekseni seyahat | 1000 | 1000 |
| Y ekseni seyahat | 850 | 850 |
| Z ekseni seyahat | 1050 | 1050 |
Mili merkezi arasındaki mesafe ve Worktable yüzey | 110-960 | 110-960 |
Mil uç yüzü arasındaki mesafe Worktable merkezi | 50-1100 | 50-1100 |
T-kanal (No * yuvası genişliği * aralık) | 5-18 x 100 | 5-18 x 100 |
Mil konik | BT50 | BT50 |
Mil hızı | 6000rpm | 6000rpm |
XYZ eksen vidalı | 5012,5012,5012 | 5012,5012,5012 |
XYZ eksen hızlı hareket hızı | 24/24/24 | 24/24/24 |
| XYZ eksen lineer kızaklar | MSA55S, MSA55LS, MSA55LS | MSA55S, MSA55LS, MSA55LS |
| XYZ eksen motoru bağlantısı | doğrudan bağlantı | doğrudan bağlantı |
| İş mili motor gücü | 15 / 18.5 | 15 / 18.5 |
| XYZ eksen motoru | X: 22 Hasılat: 22Z: 22 | X: 22 Hasılat: 22 Z: 22 |
Aracı miktarı | 24 | 24 |
| Maks. Dia. uzunluk ve araçların ağırlığı | 112mm / 350mm / 15g | 112mm / 350mm / 15g |
| Pozisyon hassasiyeti | ± 0.008 / 0.008 ± / ± 0.008 | ± 0.008 / 0.008 ± / ± 0.008 |
| Doğruluğu yeniden konumlandırma | ± 0.005 / 0.005 ± / ± 0.005 | ± 0.005 / 0.005 ± / ± 0.005 |
Makine boyutu (L * W * H) | * 4950 * 2850 5100 | * 4950 * 2850 5100 |
Iş tablo yük kapasitesi | 1000 | 1000 |
KB | 9600 | 11000 |
