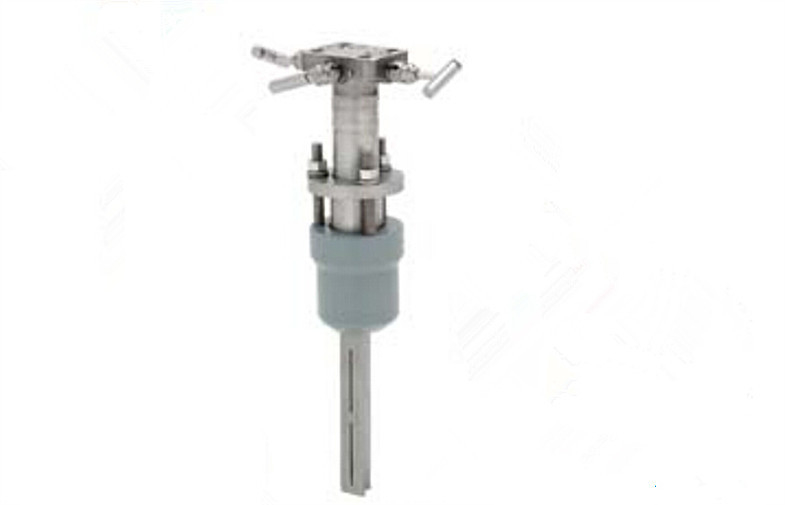

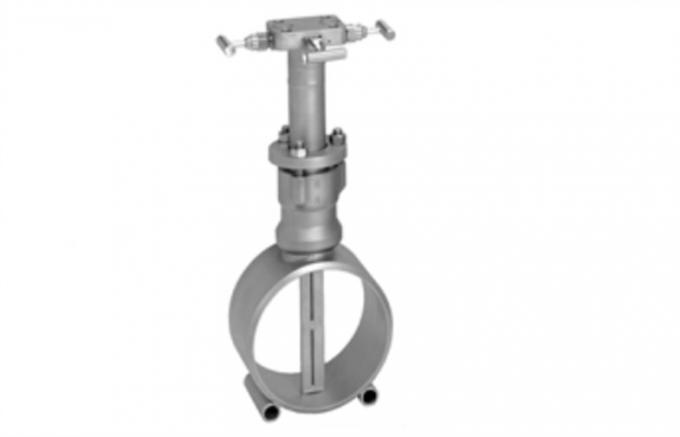

Rosemount Annubar Ölçer 485 Annubar İlköğretim 3051S veya 3095 değişkenli verici ile kombine

Hızlı Detay:

• Yenilikçi yuvası ve T-şekilli tasarım doğruluk 0.75% ± artar
• montaj yapılandırmaları çeşitleri
• İntegral manifoldu kafa DP vericileri doğrudan montajına olanak
• Flo-Tap tasarım sistem kapatma olmadan kuruluma olanak sağlar
• İdeal akışkan tipleri: sıvı, gaz, buhar ve

Açıklama:

Sanayi DP akışölçerler önde gelen entegre
ANNUBAR basınç vericisi elektronik entegre ederek
(APT) Pitot Tüpü, ortalama Rosemount yüksek sağlar
Ekleme DP debimetreyi performans. Bu tamamen entegre debi ölçer
, bağlantı parçaları, borular, vanalar, bağdaştırıcılar için olan ihtiyacı ortadan kaldırır
manifoldlar ve montaj braketleri, böylece kaynak azaltılması ve
montaj süresi.
Yenilikçi ölçüm ile Geliştirilmiş performans
teknikleri
ANNUBAR en ön slot tasarımlı ve devrimci şekli geliştirmek
Her doğruluğu ve tekrarlanabilirlik ölçüm noktası akış.
Sıkı proses kontrol artmış sinyal gücü ve ile elde edilir
azaltılmış sinyal gürültü.
Gerçek zamanlı kütle akış ölçümleri mevcuttur
ayrılmaz sıcaklık sensörü tasarımı
Patentli T-şekilli sensörü, sızdırmaz şekilde kapalı bir içermektedir
Bütün çizgi kütle akışına izin verir basınca dayanıklı kılıfı
Tek bir boru penetrasyon boyutları. Çok değişkenli teknolojisi
gaz ve buhar uygulamaları basıncı dengeler ve
Önemli akış hatalara neden olabilir sıcaklık değişimleri,.
Bitki uptime bakım gerektirmeyen ile artar
tasarım
Annubar sensör aşınma ve engellenmesini önlemek için tasarlanmıştır
Boru. Elektronik sektöründe en istikrarlı ve
önemli sağlayarak, 10 yıl kalibrasyon döngüleri kadar izin verir
bakım tasarrufu.
Enerji tasarrufu az kalıcı edinilen
basınç kaybı
Annubar sensörünün non-daraltıcı tasarım oluşturur
Kalıcı basıncını azaltır boru az tıkanma
kaybı. Kalıcı basınç kaybı doğrudan dönüştürülebilir
gaz kompresör maliyet şeklinde enerji tasarrufu, elektriksel
buhar üretmek için pompalama sıvılar için maliyet ve yakıt maliyetleri.

Uygulamalar:

Annubar Flowmetre Seri: Rosemount 3051SFA
ProBar®, 3095MFA Kütle ProBar®, 485 ve 285
Devlet-of-the-art, beşinci nesil Rosemount 485 Annubar
3051S ve 3095 çok değişkenli verici oluşturur kombine
doğru, tekrarlanabilir ve güvenilir ekleme türü debimetre.
Rosemount 285 için ticari bir ürün sunan sağlar
genel amaçlı uygulamalar.

Özellikler:

Performans
Performans Tablosu Varsayımlar
Ölçülen boru Kimliği
Katsayı Factor Deşarj
Akış hızı 0.75 ±%
Tekrarlanabilirlik
± 0.1%
Çizgi Boyutları
• Sensör Boyutu 1: 2-in. 8-in. (50-200 mm)
• Sensör Boyutu 2: 6-in. 96-in. (150-2400 mm)
• Sensör Boyutu 3: 12-in. 96-in. 300 (2400 mm)

Boyutlandırma
Için Emerson Process Management temsilcisiyle temasa geçin
yardım. Bir Yapılandırma Bilgi Formu sipariş öncesinde gerekli
Uygulama doğrulama için.
Akış Toplama
10: 1or iyi
Annubar Sensör Yüzey
Annubar Primer ön yüzey, yüksek için dokulu
Reynolds sayısı uygulamaları (genellikle gaz ve buhar).
yüzey dokusu üzerinde daha çalkantılı sınır tabakası oluşturur
sensörünün ön yüzeyi. Yüksek türbülans üreten bir
kenarında akışının daha fazla tahmin edilebilir ve tekrarlanabilir ayırma
sensörü. Uygun yüzey için tespit edilecek
Emerson Process Management boyutlandırma tarafından her uygulama
Program, Enstrüman Toolkit yazılım.

Fonksiyonel
Servis
• Sıvı
• Gaz
• Buhar
Süreç Sıcaklık Limitleri
Doğrudan Dağı Verici
• 500 ° F (260 ° C)
Doğrudan montaj ile kullanıldığında, yüksek 750 ° F (398 ° C) •
sıcaklığı 5-valf manifoldu (Verici Bağlantı
Platformu kodu 6)
Uzaktan Dağı Verici
• 1250 ° F (677 ° C) - Hastelloy Sensör Malzeme
Paslanmaz Çelik Sensör Malzeme - 850 ° F (454 ° C) •
Basınç ve Sıcaklık Limitleri (1)
Doğrudan Dağı Verici
(100 ° F (38 ° C'de 99 bar) 1440 psi) 600 # ANSI kadar •
• Dahili sıcaklık ölçümü ile mevcut değildir
Sınıf 600 daha fazla Flanşlı montaj tipi
Uzaktan Dağı Verici
• 2500 # ANSI kadar (6000 psi 100 ° F (38 ° C'de 416 bar))

Rekabet Avantajı:

Rosemount 485 Annubar İlköğretim Element T-şekilli sensör tasarımı kullanır ki
sınıf doğruluk ve performansı en iyisini sunuyor.
% 0.75 Debi kadar Hassasiyet •
• Herhangi bir DP Flowmetre düşük kalıcı basınç kaybı
• 2-96-in mevcuttur. (50-2400 mm) hattı boyutları
