2 ile 3051SAL Rosemount Seviye Transmitter - tel 4 - 20 mA HART protokolü

3051SAL Rosemount düzey verici ile 2 - 4-20 mA HART Protokolü tel

Hızlı bir ayrıntı:

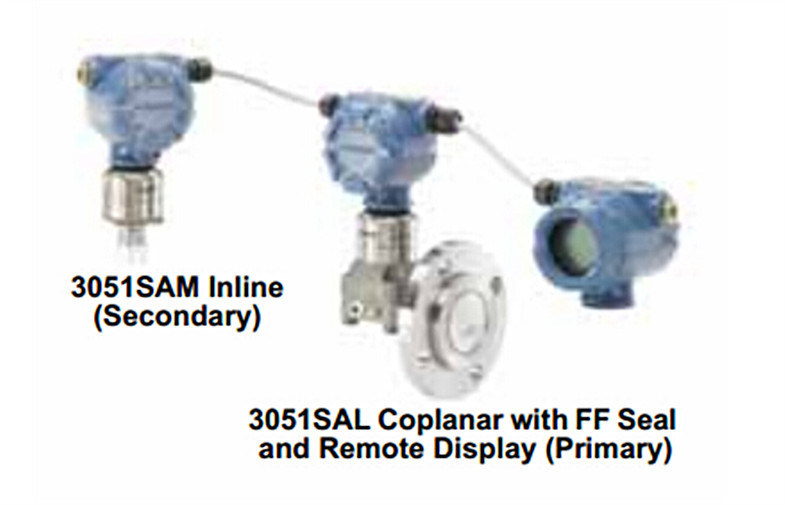

· Koplanar ve satır içi sensör modülü platformları

· Ölçer, mutlak veya diferansiyel basınçları

· 10.000 psia (690 bar) basınç aralığı kadar

· Çeşitli işlem bağlantıları

· Ortam sıcaklığı sınırı:-185 ° f (ila 85 ° C -40) 40

· 12 yıllık sınırlı garanti

· 0-%100 bağıl nem

Açıklama:

Rosemount 3051SAL sıvı seviye vericisi esnek, 2 telli 4-20 mA Diferansiyel Basınç (DP) elektronik ortamda olmayan özel elektrik kablo ile bağlı olan iki basınç sensörleri kullanarak hesaplar HART mimari sistemidir.

İdeal uygulamalar 3051SAL ERS sistemi için uzun boylu damarları ve kılcal ya da darbe boruları geleneksel olarak gerekli uzun uzunlukları damıtma sütunları içerir. Bu tür uygulamalar kullanıldığında, 3051S ERS sistem ulaştırabilirsiniz:

· Daha doğru ve tekrarlanabilir DP ölçümleri

· Daha hızlı tepki süresi

· Basitleştirilmiş teçhizatları

· Azaltılmış bakım

Uygulamalar:

Rosemount 3051SAL Diferansiyel Basınç seviye vericisi sıvı seviye ölçüm hizmetidir.

Teknik özellikleri:

Fizik özellikleri:

· Elektrik bağlantıları: 1/2-14 NPT, G1/2 ve M20 x 1.5 (CM20) conduit.

· İşlem bağlantıları: 2-inç (DN 50), 3-inç (DN 80) veya 4-inç (DN 100); ANSI Class 150, 300 veya 600 flanş; JIS 10K, 20K ya da 40K flanş; PN 10/16 veya PN 40 Flanşlı için FF ve EF mühür flanşları, 1-inç (DN 25) veya 1.5-inç (DN 40); ANSI Class 150, 300 veya 600 flanş; JIS 10K, 20K ya da 40K flanş; PN 40 Flanşlı RF mühür için flanşlar, 1/4-18, 1/2-14, 3/4-14 veya 1-11,5 NPT dişi RT için mühürler, 1.5 - inç, 2 - inç veya 3 - inç. 4-in hijyenik Tri-yonca tarzı Tri-kelepçe için SC mühürler. Hijyenik Tank Spud SS mühürler.

· İşlem Wetted parçalar: Süreç Diyaframlar olduğunu 316L SST veya alaşım C-276 veya Tantal; Uzantı parçasıdır CF - 3 M veya CW-12MW; Flanş montaj CS veya SST çinko kobalt kaplama olduğunu.

· Parçalar: Sigara sualtındaki elektronik konut olan düşük bakır alüminyum veya CF - 8M (316 sürümü dökme SST). Muhafaza yazın NEMA 4 X, IP 66, IP 68.

· Sensör modülü doldurmak sıvı silikon veya inert Halocarbon Coplanar kullanır, In-line serisi silikon Fluorinert FC-43 kullanır.

· Mühür dolgu sıvı: Syltherm XLT, 704 silikon, silikon 200, inert, Gliserin, Neobee M-20, propilen glikol ve su.

Rekabet avantajı:

1. işlem bağlantılar Flanşlı, dişli ve hijyenik mühürler de dahil olmak üzere çeşitli.

2. performans tüm belgili tanımlık göndermek için sayısal / derleme fok.

3. 4-20 mA HART, temel alan otobüs ve kablosuz iletişim kuralları isteğe bağlı. IEC 62591 (Wireless harita), 2,4 GHz DSSS Kablosuz için değil.

4. ek 1199 uzak Mount mühür de performans artışı için sipariş edilebilir.

5. belirtimi NaCl Sigma uygunluk.

6. doğruluk klasik türünün yayılma alanının is±0.065%.

7. güç kaynağı: harici güç kaynağı gerekli. Verici 10,5-36 V dc herhangi bir yük ile çalışır. Ters polarite koruması standarttır.

8. sıcaklık limitleri: LCD, LCD ile 80 ° c –40 olmadan 85 ° c ortam-40.

9. self-teşhis: bir sensör algılar veya mikro işlemci arızası, analog sinyal uyarı operatör tahrik yüksek veya düşük.
