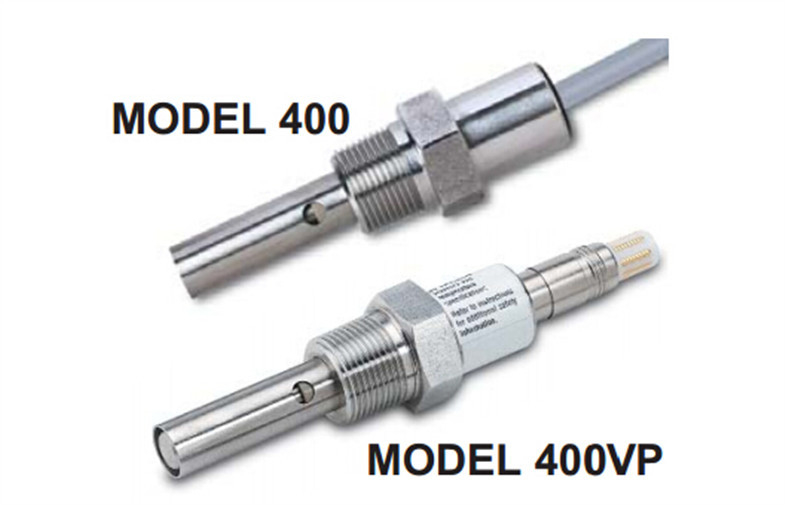

Rosemount Su Analiz Cihazları Analitik 400 / 400VP ENDURANS Genel Amaçlı İletkenlik Sensörleri

Hızlı Detay:

· Rosemount Analytical tarafından üretilmiştir

· Proses bağlantısı: 3/4 inç MNPT

· Sıcaklık: 32, 221 ° F (0 ° C ila 105)

· Sıcaklık (opsiyon -60): 32 392 ° F (0 ° C 200)

· Basınç: 250 psi (1825 kPa abs) maksimum

• Vakum: 7.4 psia'da (51 kPa abs)

· Islanan malzemeler:

o Elektrotlar; titanyum

Vücut o; 316 paslanmaz çelik

İzolatör o; PEEK

O-ring o; EPDM

Açıklama:

Rosemount Analitik Model 400 / 400VP Dayanıklılık İletkenlik Sensörü uydurma 3/4-inç MNPT kullanılarak süreç boru içine doğrudan vidalı yerleştirilmesi için tasarlanmıştır. Model 400 sensörler aynı zamanda, yanal akım örneklerde kullanılabilir. 3/4-inç burç ile A 1-inç boru tee uygun bir akış hücresi olduğunu. Bir 3/4 inç boru çay, 0.1 ila 1.0 / sm hücreleri kullanılabilir. Bir şeffaf plastik akış hücresi de (PN 24091-02) mevcuttur.

ENDURANS sensörleri iletkenlik sensörleri temas vardır. Bunlar, 0,01, 0,1, 1,0 ve 10 / cm hücre sabitleri mevcuttur. Hücre sabitinin seçimi iletkenliği bağlıdır. Yüksek iletkenlik örnekleri büyük hücre sabitlerini gerektirir. Tavsiye aralıkları ve doğruluk için analizör Ürün Veri Sayfası danışın.

0.01, 0.1 ve 1.0 / cm hücre sabitleri ile Sensörler bir PEEK yalıtkan ile ayrılmış eş titanyum elektrot bulunmaktadır. EPDM O-ringler işlem sıvısından sensörün iç parçaları mühür. 10 / cm hücre sabitleri ile Sensörler grafit elektrotlar ve bir epoksi bedene sahip.

Elektrolitik iletkenlik sıcaklığında kuvvetli bir fonksiyonudur, ve iletkenlik değerleri, tipik olarak, bir referans sıcaklığında değerine dönüştürülür. Sıcaklığını ölçmek için, ENDURANS sensörler bir platin RTD kullanın. Detektörlerinde metal elektrodu RTD iç elektrot içinde. Epoksi vücut sensörü olarak, RTD sensörün ucundan çıkıntı yapan bir termo titanyum bulunmaktadır.

Model 400 sensörü Variopol 6 hızlı ayırma su geçirmez konnektörleri mevcuttur. Tel birbirine analizörü kablo ve sensöre kablo çalıştırmak. Sensör kablosu yuvasına takılır. Sensörünü değiştirmek için, sadece Variopol uydurma kesin ve yeni bir sensöre takın. Yenileyebilir veya rerun kablo gerek yoktur.

Uygulamalar:

Rosemount Analitik 400 ve 400VP ENDURANS ™ Genel Amaçlı İletkenlik Sensörleri soğutma suyunu temizlemek için yüksek saflıkta su kadar uygulamalarda iletkenlik tayini için tasarlanmıştır. Sensörler 20.000 / cm den az iletkenliği olan temiz, aşındırıcı olmayan numunelerde kullanım için idealdir. *

Düşük sıcaklık (221 ​​° F / 105 ° C) ve yüksek sıcaklık seçenekleri (392 ° F / 200 ° C) hem de mevcuttur. Basınç sınırı 250 psig (1825 kPa abs) 'dir. Sensör ayrılmaz kablosu (Model 400) ile veya hızlı kesmek Variopol kablosu (Model 400VP) ile kullanılabilir.

Sensörler ¾ MNPT bağlantı kullanılarak süreç boru doğrudan sokulması için tasarlanmıştır. Ayrıca yanal akım numunesinde kullanılabilir. Hücre sabitleri 0.01 / cm, 0.10 / sm ve 1.0 / cm 'dir.

* Kirli ya da aşındırıcı ya da numuneler için Model 228 ya da 226 gibi yüksek iletkenliği, toroidal bir / endüktif algılayıcı sahip örnekler için tavsiye edilir.

Özellikler:

Hücre sabitleri: 0.01, 0.1, 1.0 ve / sm

Islanan malzemeler:

Elektrotlar: titanyum

Gövde: 316 paslanmaz çelik

İzolatör: PEEK

O-ringler: EPDM

Proses bağlantısı: 3/4 inç MNPT

Sıcaklık: 32 - 221ºF (0 - 105 ° C)

Sıcaklık (opsiyon -60): 32 - 392ºF (0 - 200 ° C)

Basınç: 250 psi (1825 kPa abs) maksimum

Vakum:. Yılında 1,6 At Hg (5.2 kPa) hava kaçağı az 0.005 SCFM (0.00014 m3 / dakika).

Kablo uzunluğu (Model 400 için): 10 ft (3,1 m) standardı; Isteğe bağlı 50 ft (15,2 m)

Rekabet Avantajı:

Fabrika-ölçülen hücre sabiti kalibrasyon ile FİŞ-VE-PLAY sağlar out-of-the-box
doğruluk. Bağlantı iletkenlik sensörleri 0,01, 0,1, 1,0 ve 10 / cm hücre sabitleri mevcuttur.

Uydurma 3/4-inç MNPT kullanarak proses borusu içine DOĞRUDAN Vidalı INSERTION.
400 sensörü ayrıca yanal akım örneklerde kullanılabilir.

MEVCUT İLE VARIOPOL (VP) hızlı ayırma konnektörleri.

Bir PEEK ayrılmış eş titanyum elektrotlar ile SU SIKI BAĞLANTILARI
izolatör. EPDM O-ringler işlem sıvısından sensörün iç parçaları mühür.

SICAKLIK SENSING PLATİN RTDS çok yönlülük sunuyor.
Sıcaklık: 32 - 221ºF (0 - 105 ° C)
Sıcaklık (opsiyon -60): 32 - 392ºF (0 - 200 ° C)

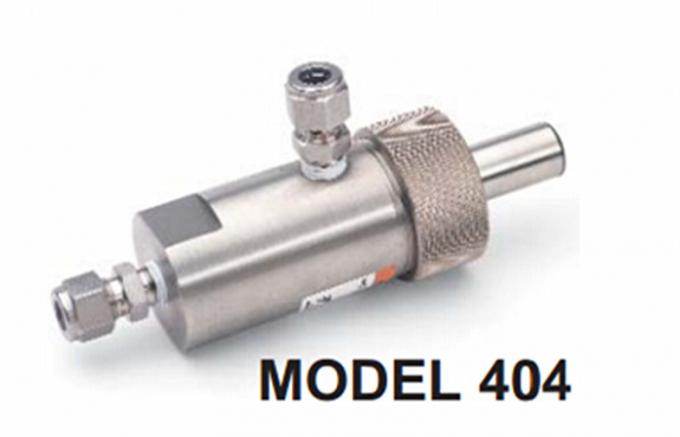

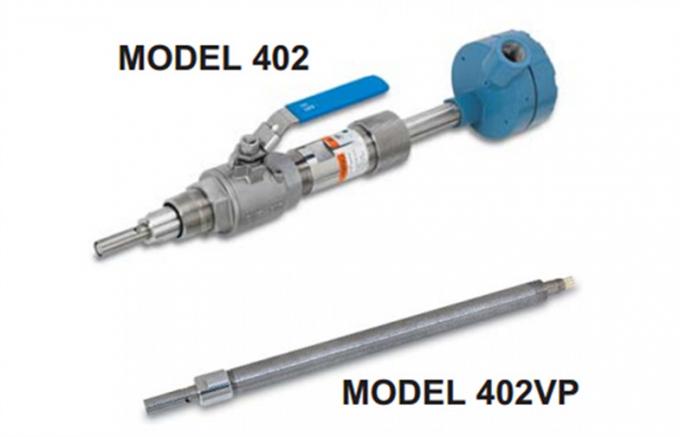

Modelleri 402 ve 404 ile vidalı, geri çekilebilir, ve akış seçenekleri ile çok yönlü montaj KONFİGÜRASYONLARI.
