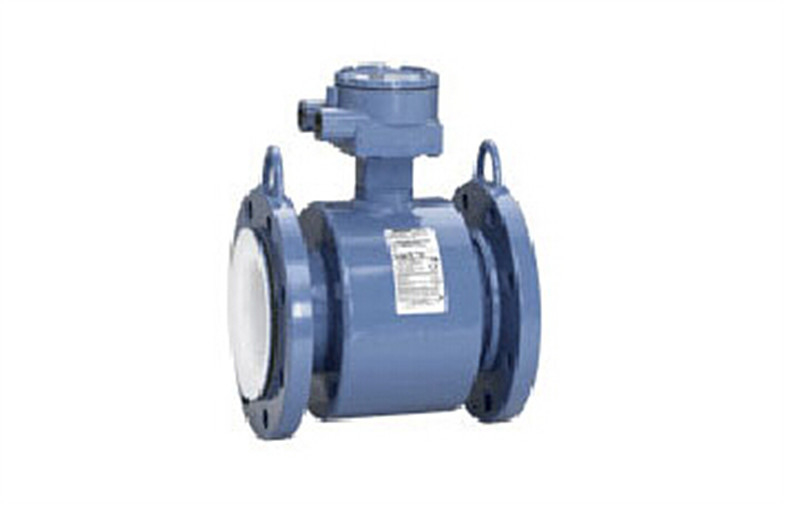

Iletken sıvılar ve çamurları için Rosemount 8705 Flanşlı Flowtube Sensör Flanşlı flowtube sensörleri

Hızlı Detay:

1. Rosemount tarafından üretilmiştir
2. Flanşlı tarzı
3. % 0.25 standart doğruluk; % 0.15, yüksek doğruluk seçenek
4. ½ 36 inç mevcut boyutu
5. Pulsed DC bobin sürücü güç
6. Standart süreç tasarımı

Açıklama:

Rosemount 8705 flanşlı sensörler paslanmaz çelik ve karbon çeliğinden imal nem ve diğer kirletici maddelere karşı koruyan bir hermetik sızdırmazlık elemanı sağlamak kaynaklıdır. mühürlü konut en düşmanca ortamlardan tüm iç bileşenleri ve kablo koruyarak maksimum sensör güvenilirlik sağlar. Tüm Rosemount magmeter sistemleri otomatik işlem ortamında değişimleri telafi etmek için sıfırlama sürekli sağlayan darbeli DC teknolojisini kullanan; Özellikle karakterleri aşağıdaki:

1. All-kaynaklı sensör konut en zorlu ortamlarda güvenilirlik sağlar
2. Boyutları, astar malzemeleri ve elektrot malzemelerinin Geniş 900mm 15 mm boru çapı Uygulanabilir manyetik debimetre tüm ihtiyaçlarını karşılamak için.
3. ISO uzunlukları yatıyordu.
4. Sensör montaj gereksinimi: yukarı ve aşağı 2D boru düz gelen 5D.
5. Doğruluk: Standard% 0.25 ve Yüksek Hassasiyet Seçeneği% 0.15.
6. Servis: İletken sıvılar ve çamurlar.
7. Verici seçimi: 8732E ve 8712E ile değiştirilebilir.
8. Üst aralık sınırı: 12m / s.
9. Sıcaklık sınırı: Ortam ve max için -34 ila 65 ° C. süreç aralığı PTFE ve PFA astarlı -29 177 ° C arasındadır.
10. Fiziksel özellikler:

• Sensör ve flanşlar 304SST veya 316SST, konut ve poliüretan boya için tamamen kaynaklı malzeme: Sigara ıslatılmış malzeme.
• Islanan malzemesi: PFA, PTFE, ETFE, poliüretan, neopren, Linatex astar ve 316L SST, Nikel Alaşım 276 (UNS N10276), tantal,% 80 platin% 20 iridyum, elektrotlar için titanyum.
• Elektrik bağlantısı: sayı 8 vida terminalleri ile iki 1 / 2-14 NPT bağlantıları elektrik kabloları terminal muhafaza verilmiştir.

Uygulamalar:

Özellikler:

Adım 1: Akış Sensör Tipi Tip Uygulama Notları Doğruluk Seçeneği Çizgi Boyutları Bobin Sürücü Güç 8705 Standart süreç tasarımı % 0.25 Standart Yüksek% 0.15 15-900 mm 0,5-36 inç Pulsed DC 8711 Kompakt hafif % 0.25 Standart Yüksek% 0.15 4-200 mm 0,15-8 inç Pulsed DC 8721 Yiyecek ve içecek ve yaşam bilimleri, 3-A ve EHEDG için tasarlanmıştır % 0.5 Standart Yüksek% 0.25 15-100 mm 0,5-4 inç Pulsed DC 8707 P & P Best M & M Bulamaç akımları ve gürültülü uygulamalar % 0.5 Standart Yüksek% 0.25 80-900 mm 3-36 inç Yüksek Sinyal Pulsed DC Adım 2: Liner Malzeme Seçimi Astar Notlar Sıcaklık Limitleri Tipi ve Çizgi Boyutları PFA EN İYİ FLUOROPOLYMER Kimyasallara ve aşınmaya karşı mükemmel direnç. Herhangi bir uygulama için uygundur. -20 350 ° F (-29 ° C 177 Flanş 15-350 mm 0,5-14 inç Gofret 4-8 mm 0,15-0,3 inç PTFE İYİ FLUOROPOLYMER PFA daha etkin maliyetli. Mükemmel kimyasal direnç, fakat PFA daha az aşınma direnci. -20 350 ° F (-29 ° C 177 Flanşlı 15-900 mm 0,5-36 inç Gofret 15-200 mm 0,5-8 inç ETFE İYİ FLUOROPOLYMER Benzer kimyasal ve PTFE aşınma direnci, ancak daha düşük maxium sıcaklığı bir daha pahalı. -20 300 ° F (-29 ° C 149) Flanşlı 15-400 mm 0,5-16 inç Gofret 15-200 mm 0,5-8 inç Poliüretan Tipik su (hiçbir kimyasal madde) temizlemek için başvurdu. Küçük parçacıklar ile bulamaçlara karşı aşınma. 0 ila 140 ° F (-18 ila 60 ° C) Flanşlı 15-900 mm 0,5-36 inç Neopren Tipik su ve deniz suyu başvurdu. Küçük parçacıklar ile bulamaçlara karşı aşınma. 0 185 ° F (-18 ila 85 ° C) Flanşlı 80-1800 mm x 1,5-72 inç Adım 3: Elektrot Tipi ve Malzeme Seçimi Elektrot Tipi Uygulama Notları Düğme Standart elektrot tasarımı. Sürtünmeyle aşınma sözkonusu olduğu durumda, bir çok uygulama için kullanılır. Düzgün sensörü boyutlandırma geliştirilebilir kaplamaya adil dirence sahiptir. Bullet-burun Kaplama, endişe ve Hiç katı madde yok olduğu kullanın. Parçacıkların, elektrotlarla artan proses gürültüye neden olacak gibi Mermi ucu elektrodu aşındırıcı veya bulamaç uygulamalarında kullanılmamalıdır. Elektrot Malzeme Uygulama Notları 316L SST Standart elektrot malzemesi. En düşük konsantrasyon su bazlı uygulamalar ile uyumludur. Yüksek konsantrasyon asit uygulamalarında paslanmaz kullanmaktan kaçının. Nikel Alaşım 276 SST kabul edilemez yüksek konsantrasyonlu asitlere ortam içinde kullanın. Deniz suyu gibi yüksek klorür konsantrasyonları ile uygulamalar kullanın. Platin (% 80 Platin,% 20 İridyum) Kağıt endüstrisinde bulunan likör uygulamalar için idealdir. Ayrıca yaklaşık bir bitkide her uygulamayı kapsayacak şekilde bir yedek elektrot seçeneği olarak idealdir. Neredeyse her işlem sıvısı ile uyumludur. Tantal Hidroklorik ve hidroflorik asit gibi yüksek konsantrasyon asit akışları için idealdir. Titanyum Sodyum ve potasyum hidroksitler gibi yüksek bir konsantrasyonu, kostik (baz) uygulamalar için idealdir. Adım 4: Verici Seçimi Tip Notlar Doğruluk Seçeneği Güç Kaynağı Kullanıcı Arabirimi Çıktı Protokolü Niyet 8732 İntegral veya uzaktan montaj % 0.25 Std Yüksek% 0.15 Küresel AC / DC HART®, Vakıf ™ fieldbus optik anahtar LOI veya görüntüleme sadece 8712 Uzaktan duvar % 0.25 Std Yüksek% 0.15 Küresel AC / DC HART Dedicated düğme Niyet 8712 Yüksek Sinyal Uzaktan duvar. Sadece 8707 flowtube ile uyumlu % 0.5 Std % 0.25 115V AC HART Adanmış düğme Niyet Adım 5: Diagnostik ve Gelişmiş Özellikler Tip Notlar Kullanılabilirlik Standart Tanı Verici donanım arızası; Verici yazılım hatası; Sensör bobini arızası; Boş boru Her E-Serisi verici ile D1 Yüksek doğrulukta seçeneği (0.15%) 8732 ve 8712 AX Gelişmiş DI / DO yeteneği 8732 ve 8712 HART / FF DA1 / D01 Teşhis paketi içerir: toprak ve kablolama hatası algılama, yüksek işlem gürültü algılama. 8732 ve 8712 DA2 / D02 Teşhis paketi içerir: 8714i iç metre doğrulama 8732 ve 8712

Rekabet Avantajı:

8700 Manyetik Akış Ölçer Sistemleri iletken sıvıyı ölçmek için idealdir obstructionless debi ölçümü sağlar. Inşaat malzemeleri geniş bir seçim genellikle diğer cihazlarla ölçülmesi zor kabul lifli bulamaçlara yüksek korozif sıvıların, hemen hemen tüm uygulamalar ile uyumluluk sağlar. Rosemount Manyetik Debimetreler yoğunluk, sıcaklık, basınç ve viskozite değişikliğinden hemen etkilenmemiş bir paket içinde akışını ölçmek yararına sunmak.
